Раздвижная система Нимфа FDS-8 в проем

Правила эксплуатации фурнитуры (PDF)

Инструкция по сборке

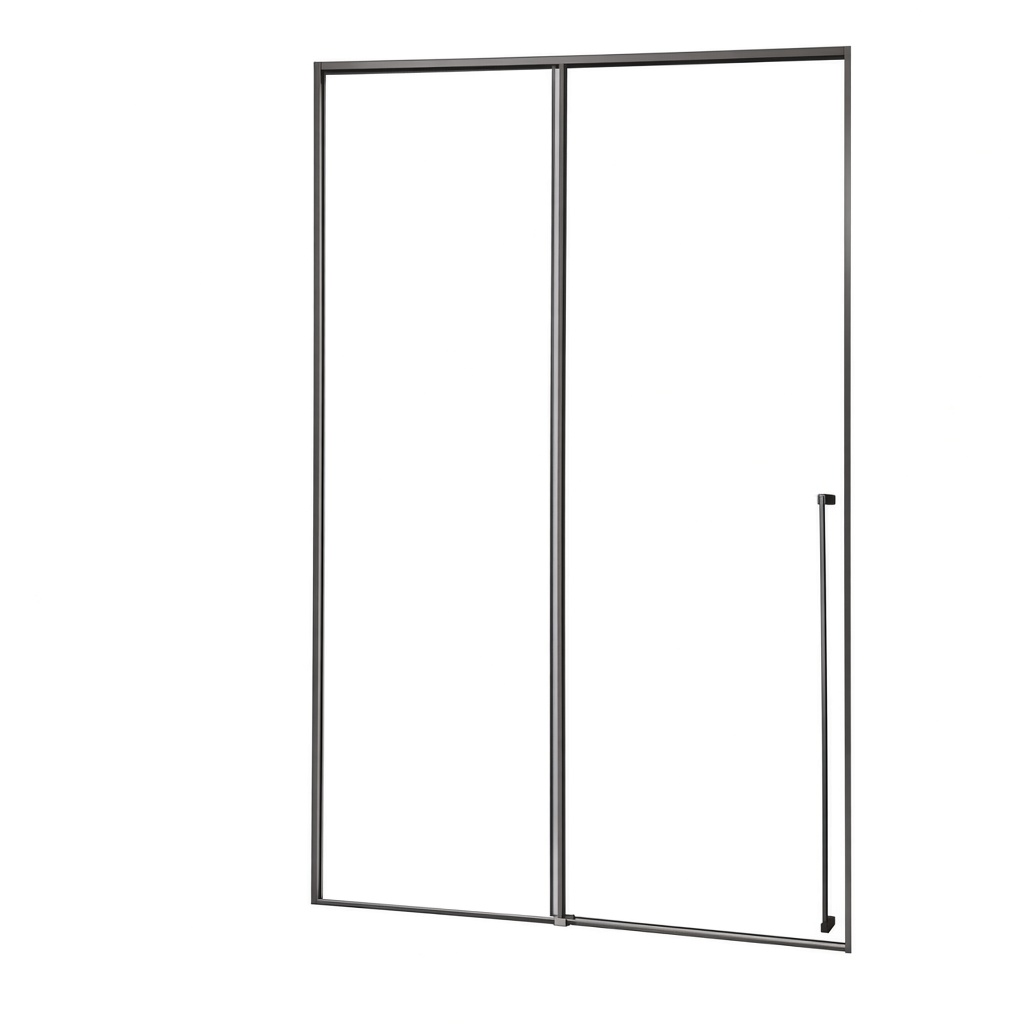

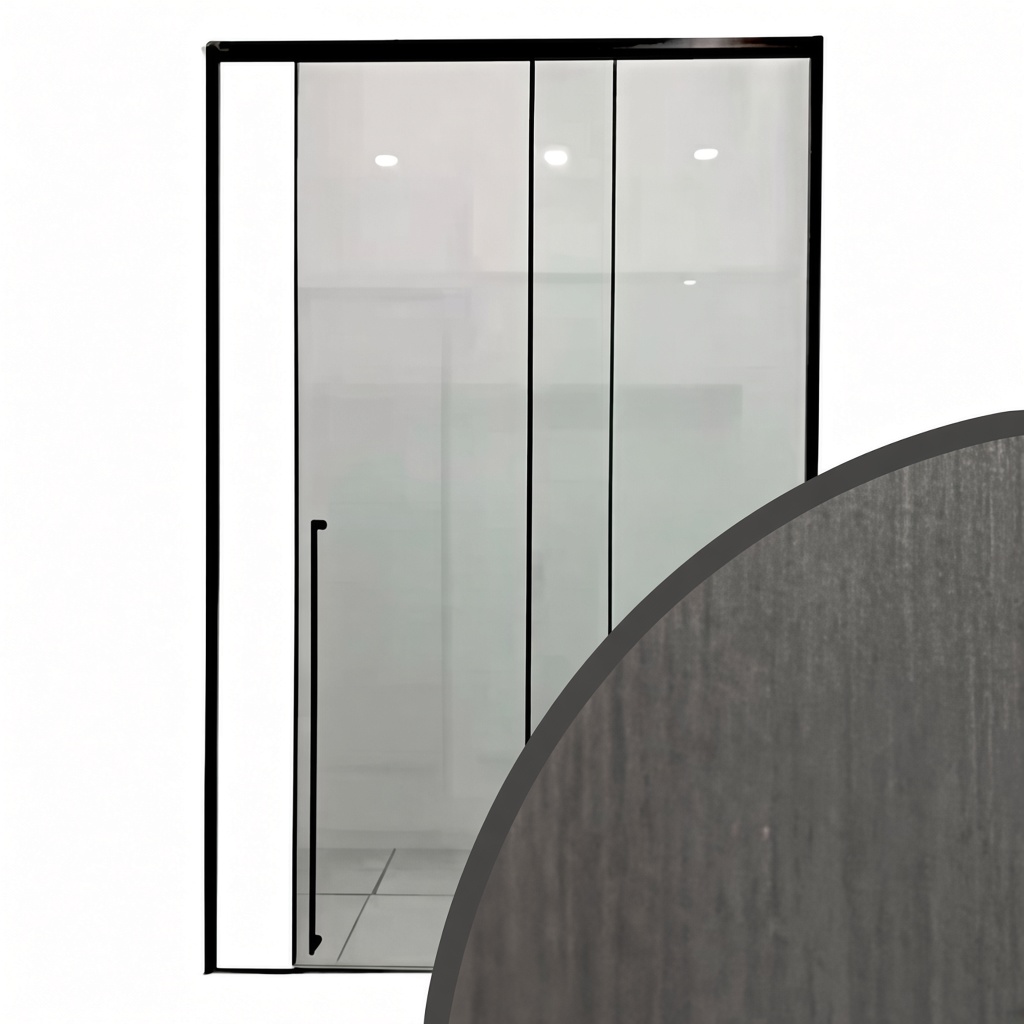

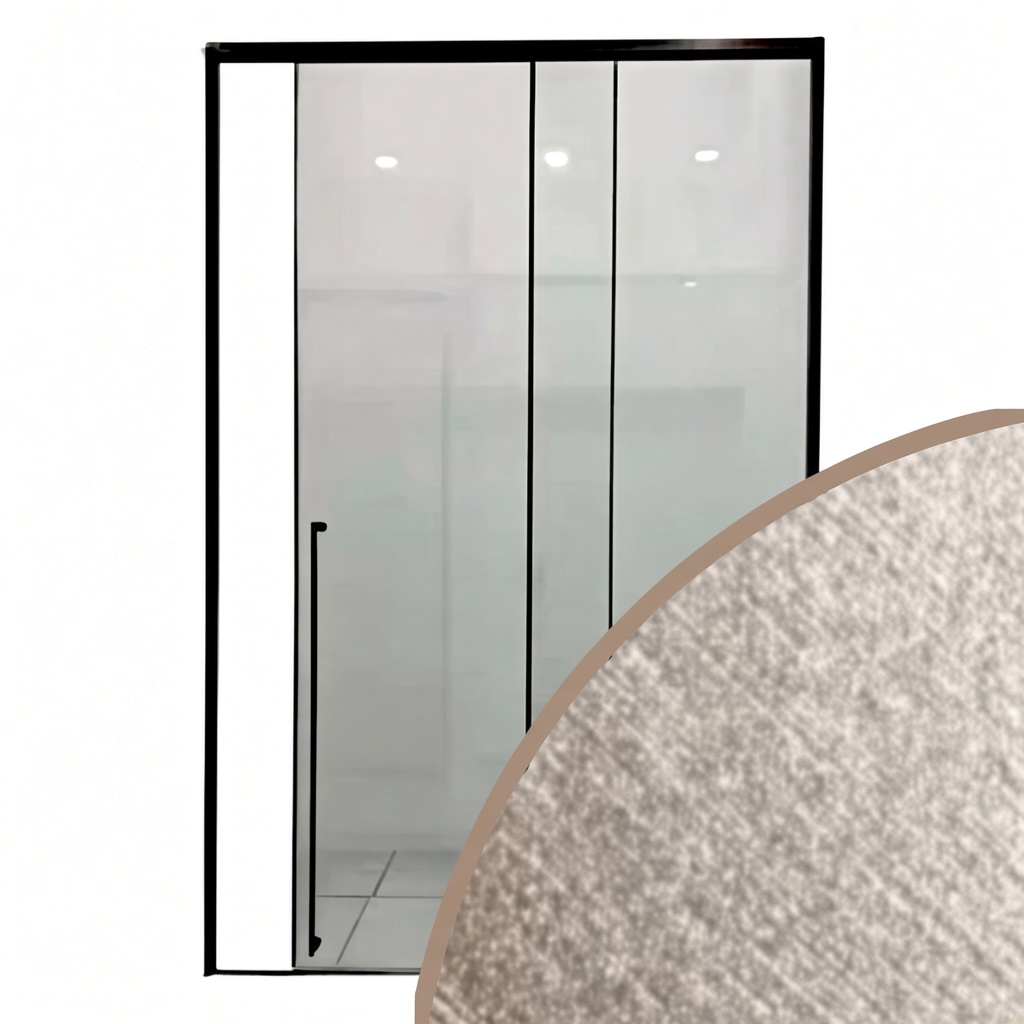

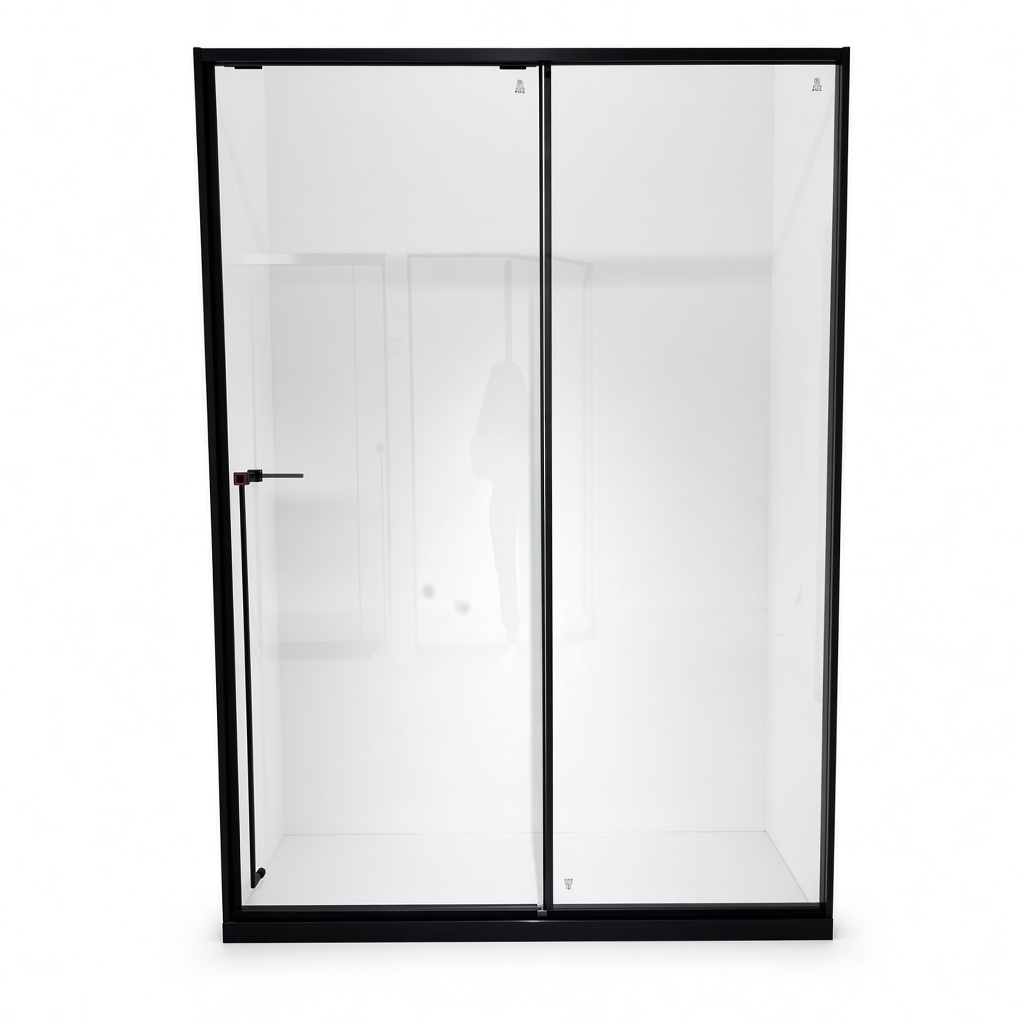

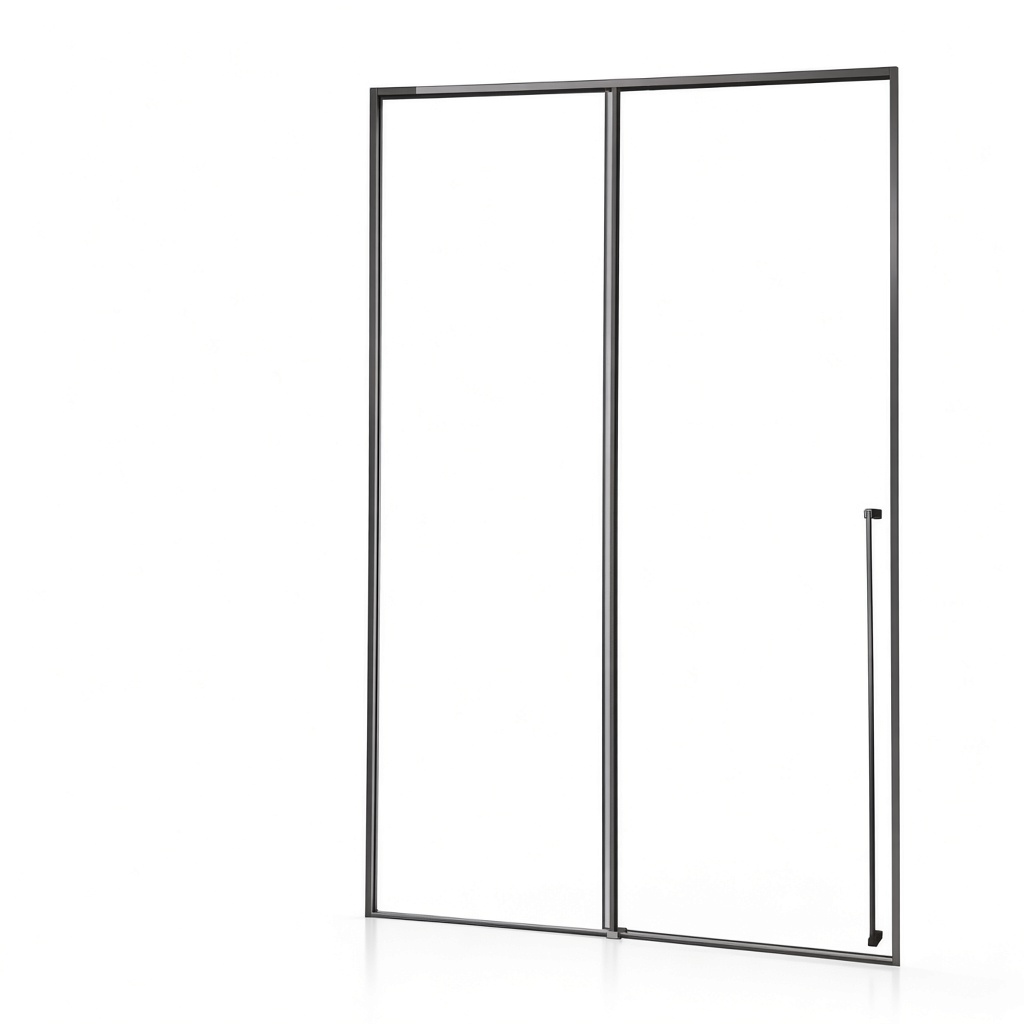

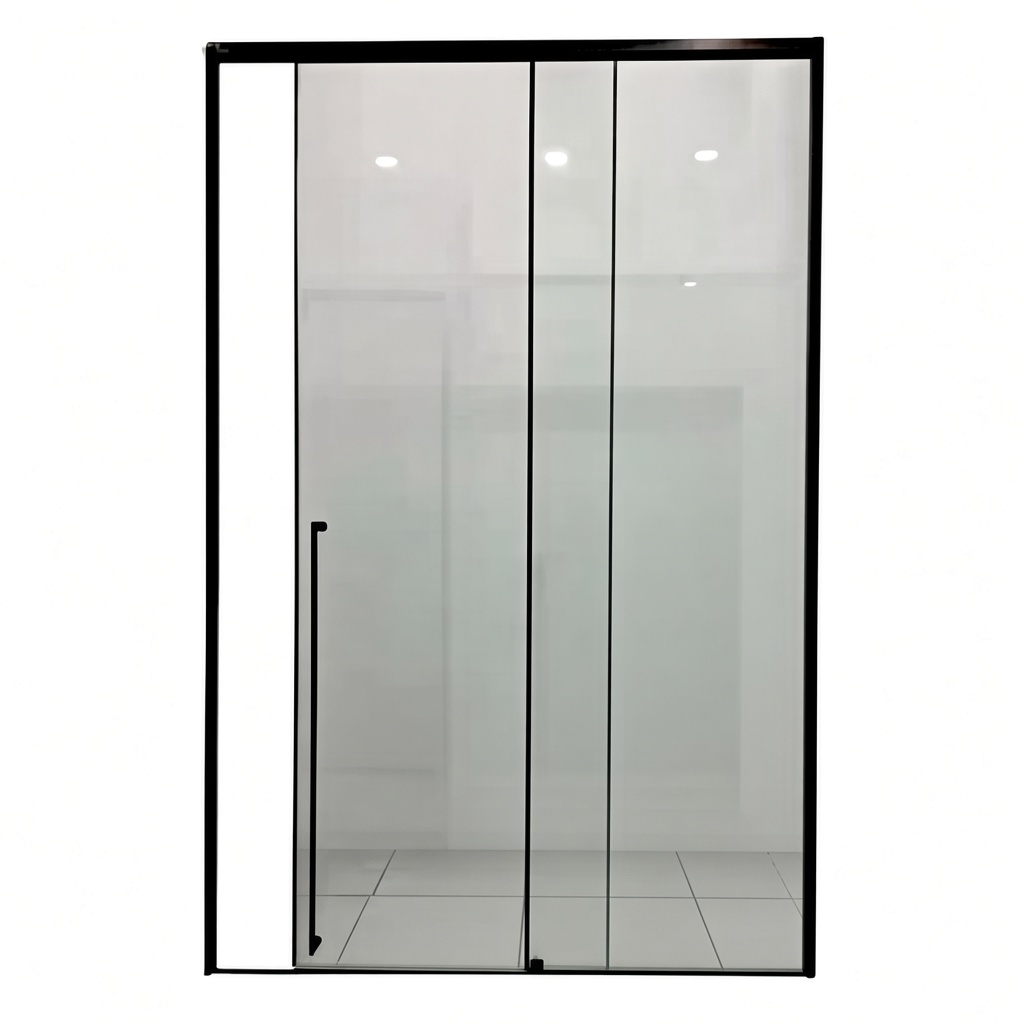

Комплект раздвижной системы семейства Нимфа для стеклянной душевой FDS-8 SUS304/BL с конфигурацией: в проем от стены до стены, неподвижное стекло + одна сдвижная дверь. Расположение сдвижной двери относительно неподвижного стекла может быть любым: и ПРАВЫМ и ЛЕВЫМ. В отличие от модели FDS-8L SUS304/BL, там сдвижная дверь может располагаться только слева.

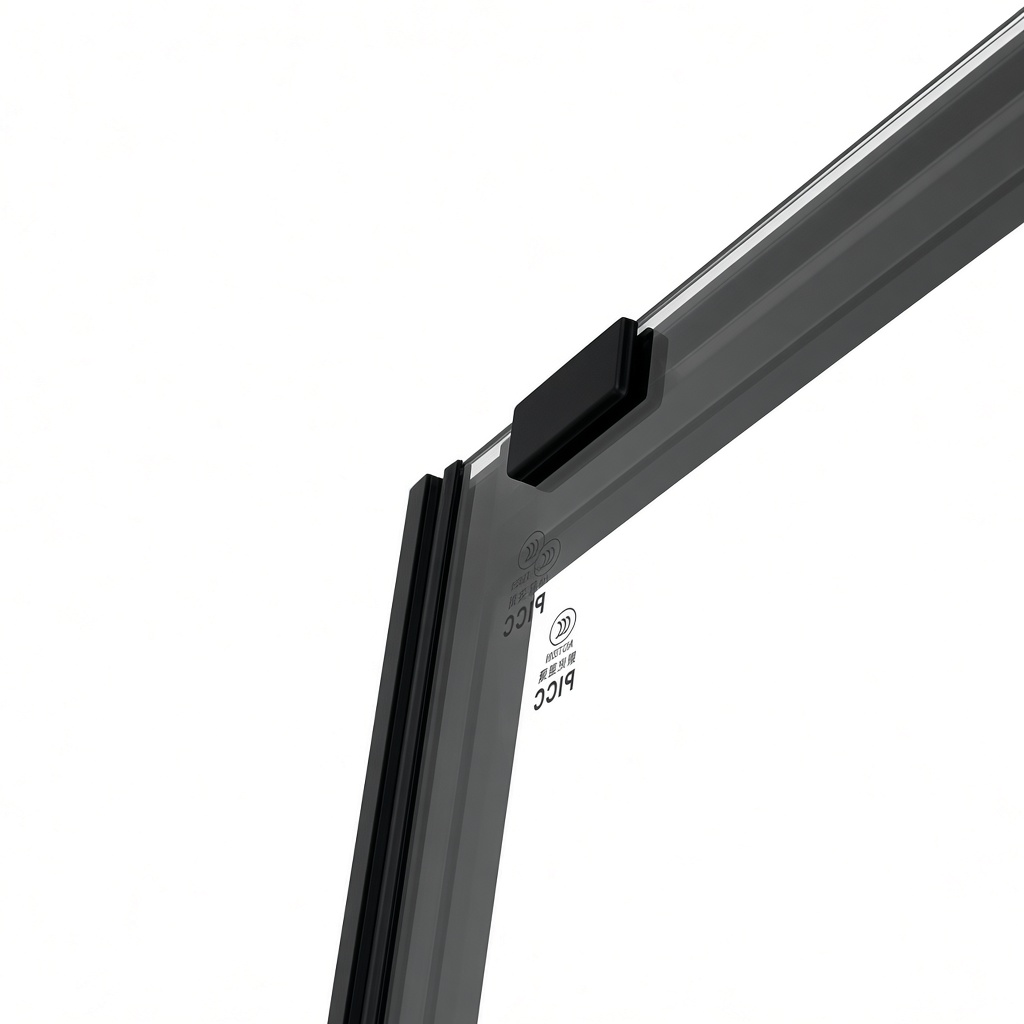

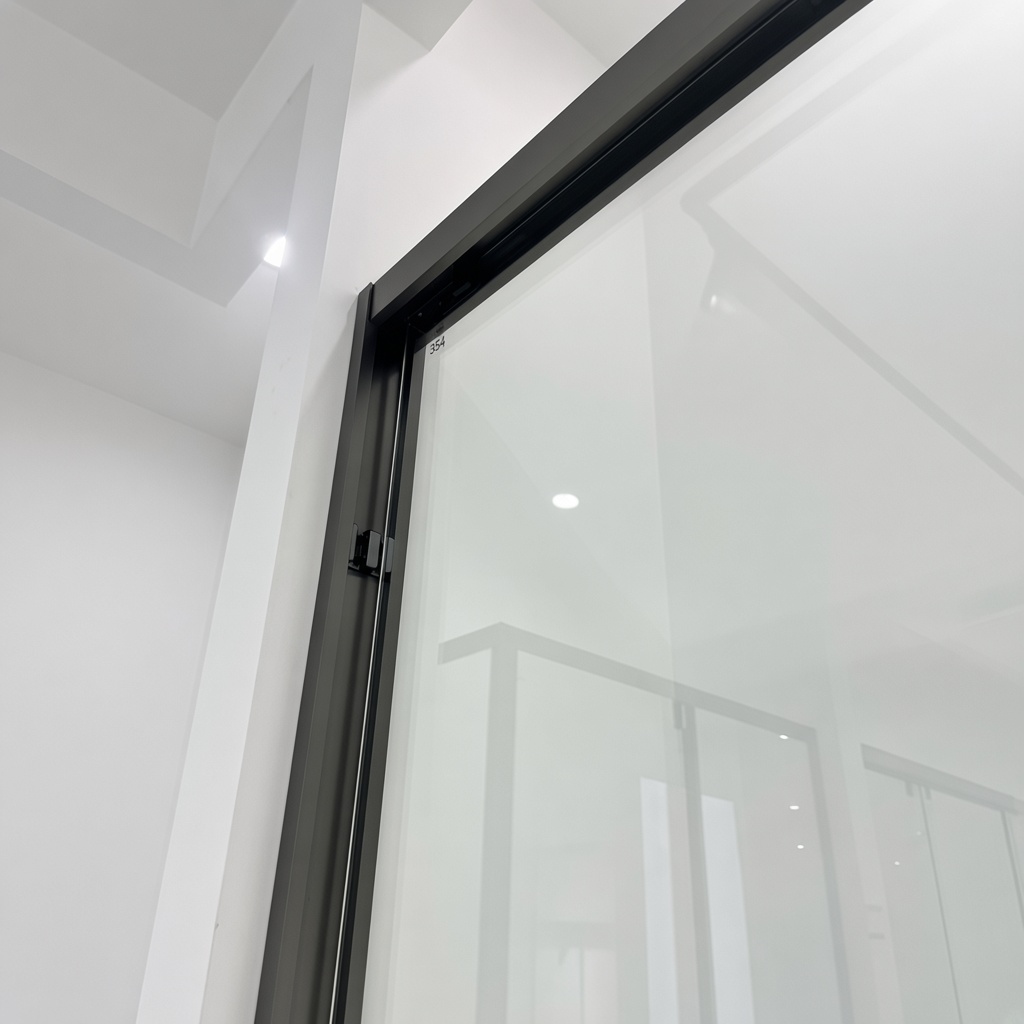

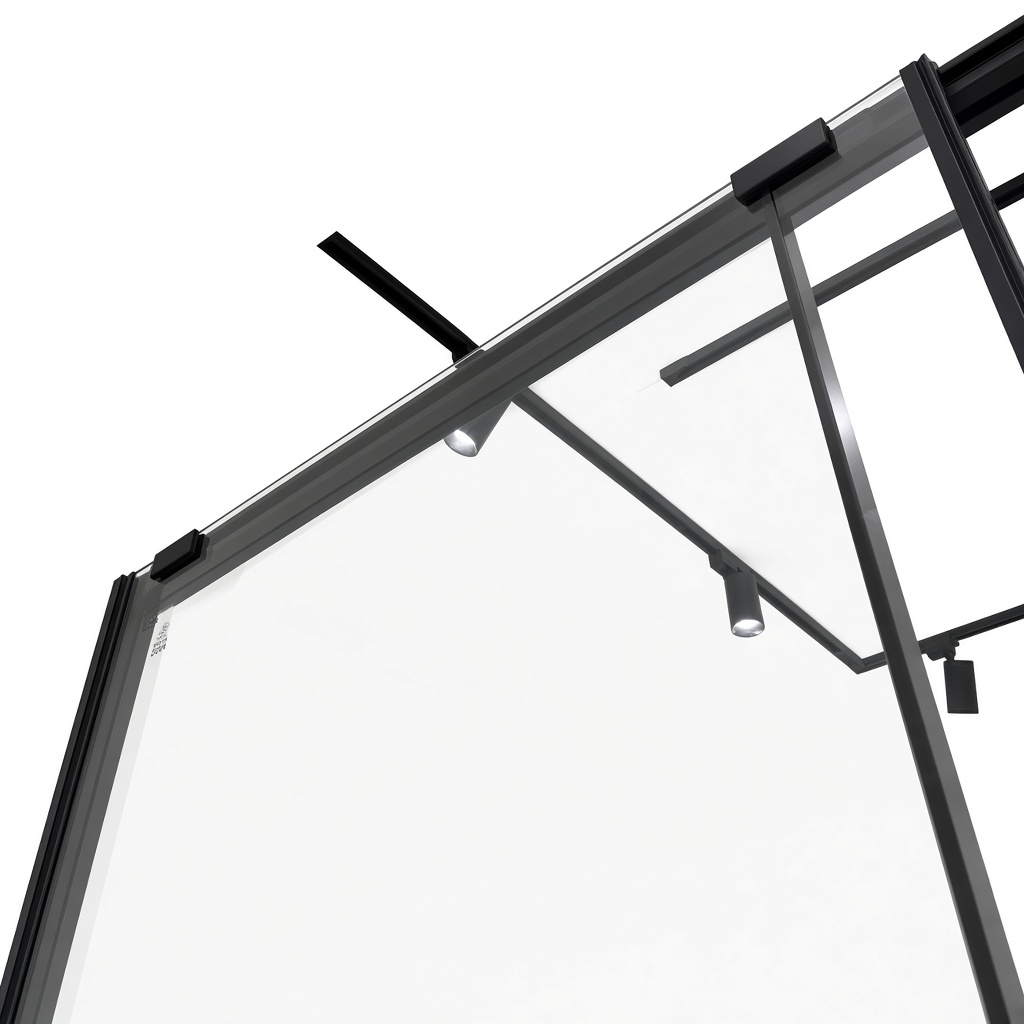

Раздвижная система выполнена из нержавеющей стали SUS304 (сердцевина трека из алюминия в корпусе из нержавеющей стали SUS304) в черной матовой отделке (заводская покраска). Ширина трека 28 мм., высота 32 мм. Система FDS-8 SUS304/BL оснащена двумя доводчиками, которые обеспечивают плавное закрытие и открытие дверей. Устанавливается в дверной проем душевой кабины. Размер дверного проема 1100-1650 х 2000 мм. Раздвижная система для душевой двери FDS-8 представляет премиальный класс фурнитуры от компании Ав24. Премиум фурнитура Ав24 — это идеальная поверхность покрытия фурнитуры, гармоничный дизайн, более высокое качество материалов втулок и вкладышей. Предназначена для дверей из закаленного стекла толщиной 8 мм.

Расстояние между стеклами 19 мм.

Подробное видео установки смотрите во вкладке "Чертеж".

ВНИМАНИЕ! В данной системе регулировка высоты невозможна из-за фрезеровки профилей. Систему можно уменьшить в длине.

Состав комплекта:

Профиль вертикальный боковой с креплениями 54x16мм, левый, SUS304 2000 мм — 1 шт.

Профиль вертикальный боковой c креплениями 54x16мм, правый, SUS304, 2000 мм — 1 шт.

Профиль-заглушка для вертикального профиля, SUS304, 2000 мм — 1 шт.

Профиль на край стекла, SUS304, 1954 мм — 1 шт.

Комплект из 2 кареток и 1 нижней направляющей — 1 шт.

Доводчик — 2 шт.

Профиль ПВХ уплотнительный А-образный — 1 шт.

Профиль ПВХ магнитный самоклеющийся, 180° — 1шт.

Трек из алюминия в корпусе из нержавеющей 27х28 мм стали SUS304, 1650 мм — 1 шт.

Нижний профиль (порог), SUS304, 1650 мм — 1 шт.

Поддерживает оба варианта открывания — правый и левый.

Внимание! Ручка для стеклянных дверей не входит в комплект и приобретается отдельно.
