Механизм FDS-19.3L центральной двери для 3-х дверной раздвижной системы Диона FDS-19, левое открывание

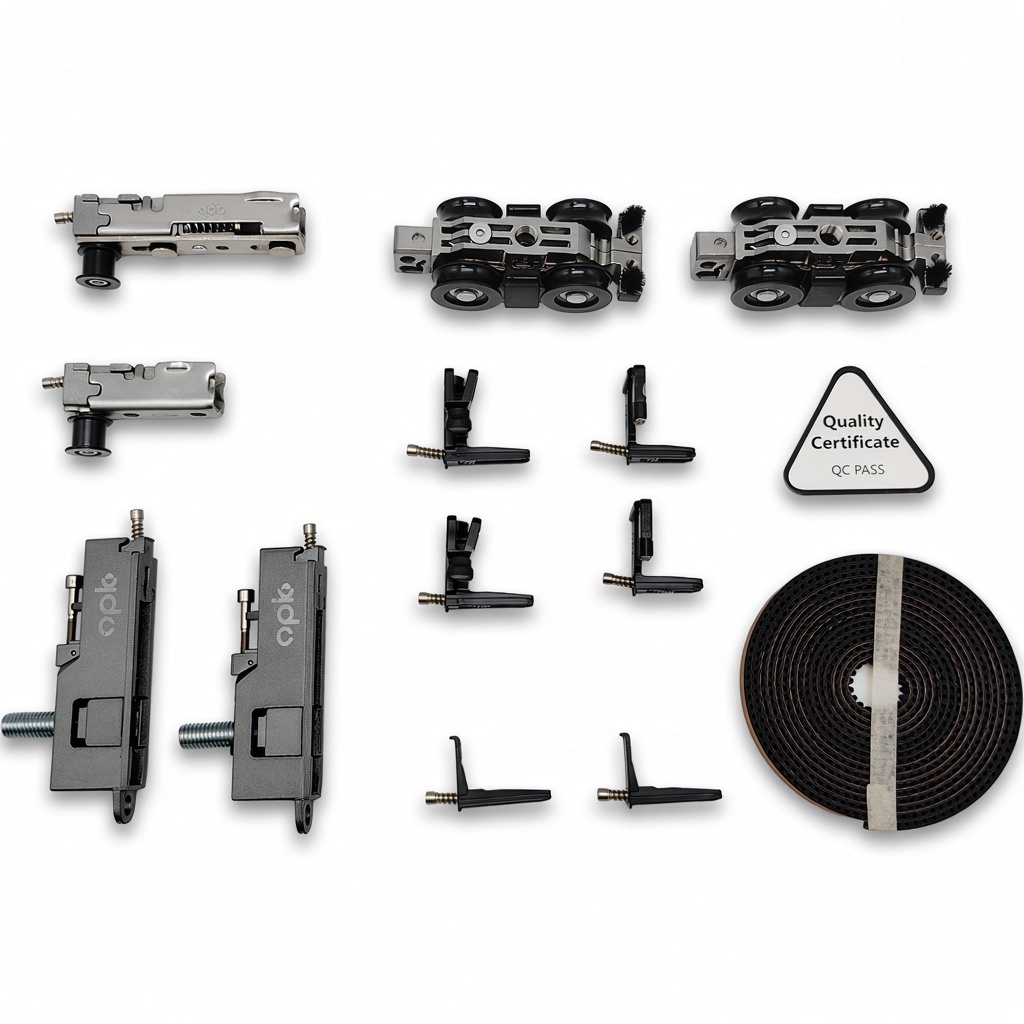

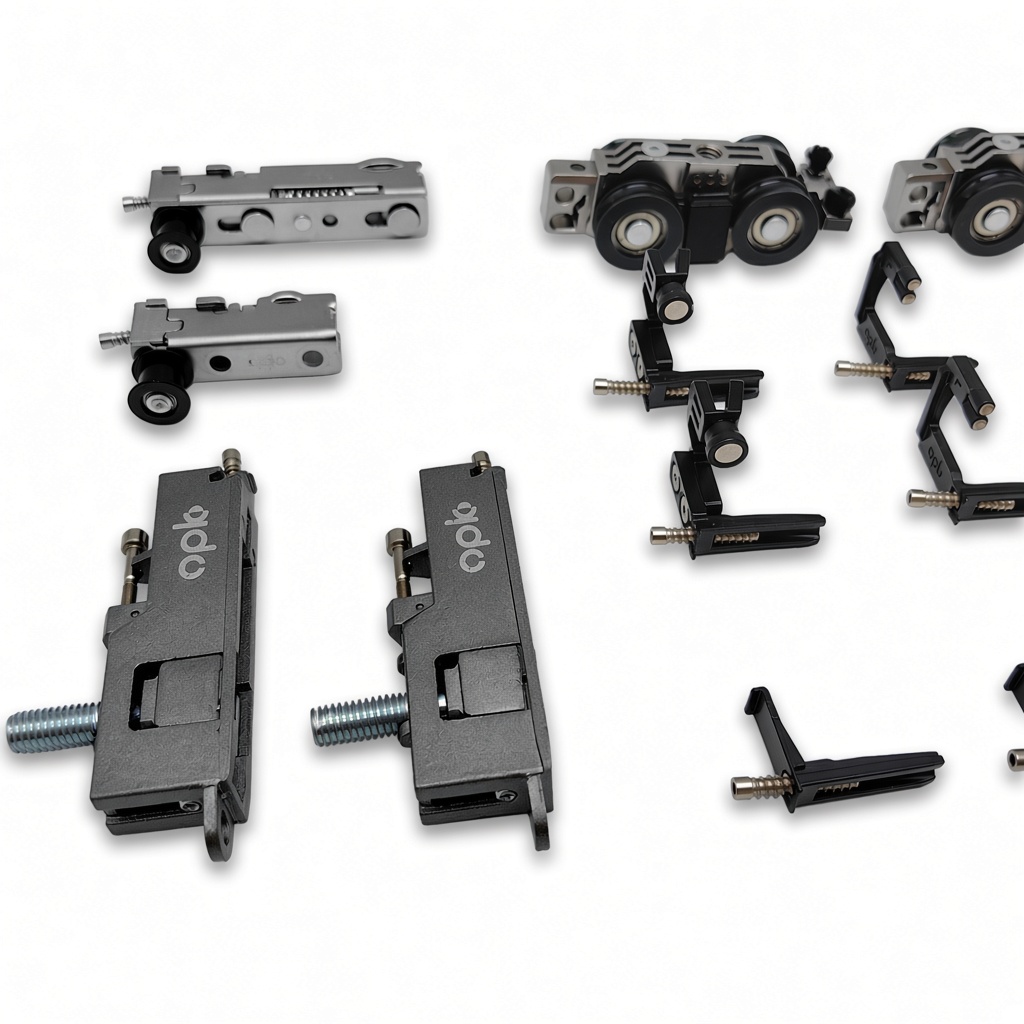

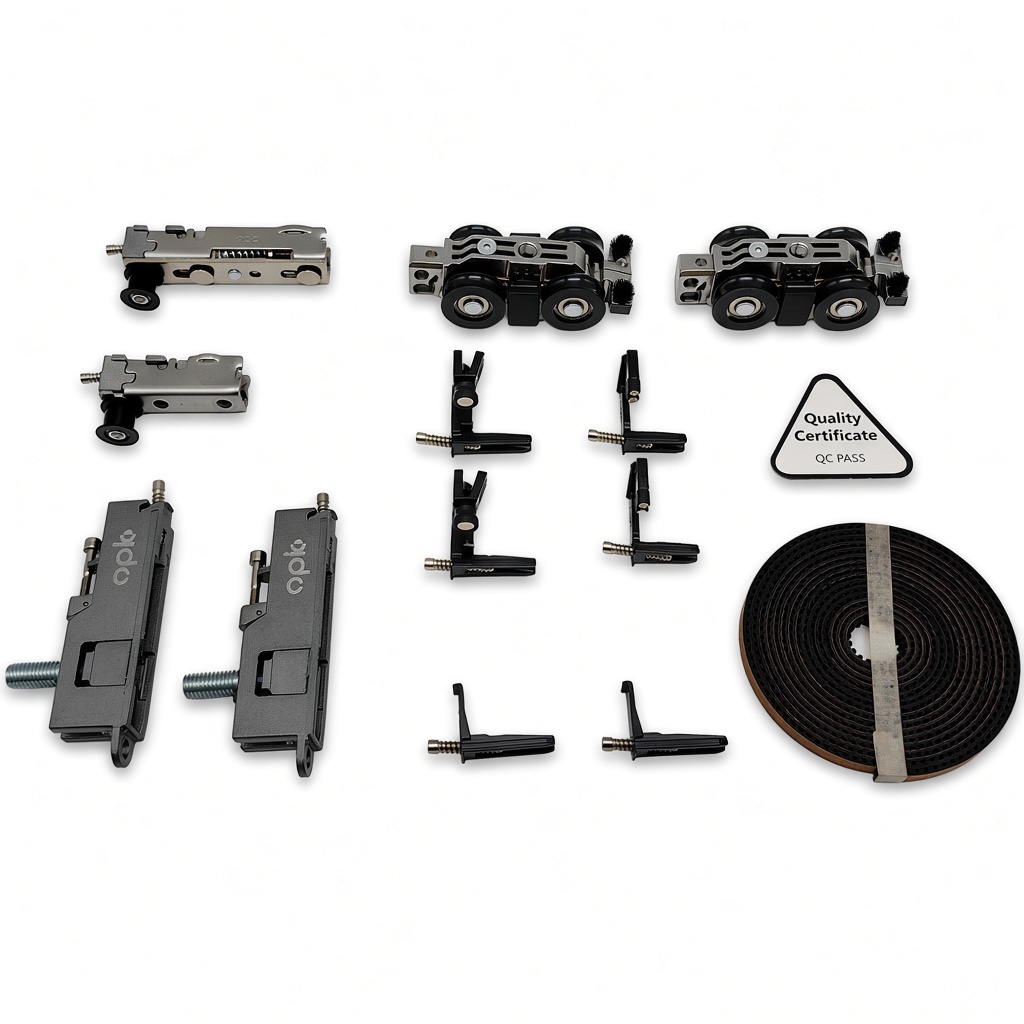

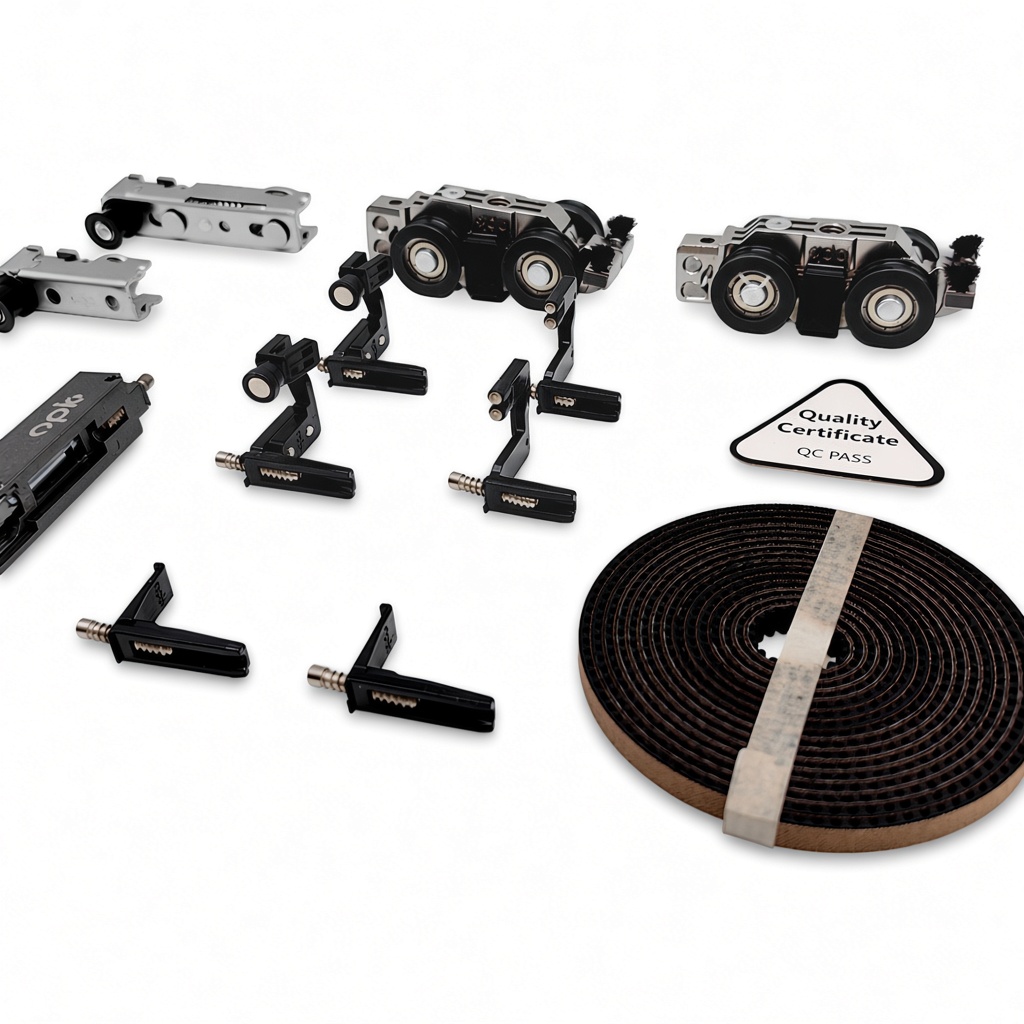

FDS-19.3L: Комплект механизма для установки в центральную дверь для 3-х дверной раздвижной системы FDS-19. Левое открывание. Видео-инструкция по сборке системы приведена на странице "Чертеж".

Максимальная нагрузка одной двери 80 кг. Применяется для толщины стекла 8 мм

Преимущества раздвижной межкомнатной системы, собранной с применением данного механизма:

минималистичный дизайн

минимальные зазоры

рез рамочного профиля и крышки под 90°

механизм синхронизации снизу

стабилизационные колесики снизу

разборные каретки

щеточный уплотнитель

резиновый уплотнитель-демпфер для верхней части трека

регулировочные винты

система стабилизации, исключающая парусность

плавность хода

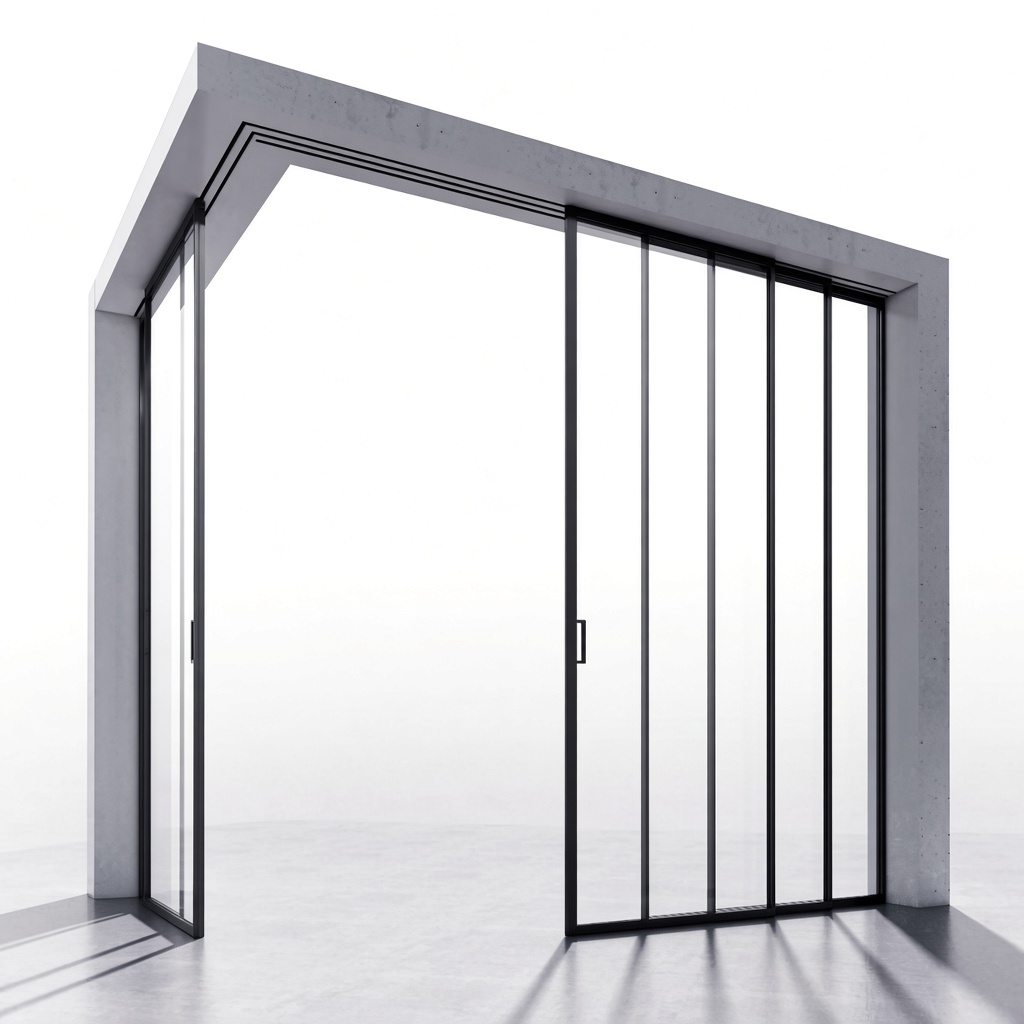

возможность установки дверей одним из 2 способов: утапливая в потолок или примыкая к потолку.

Для сборки раздвижной системы FDS-19 на две и более дверей, вам необходимы разное количество комплектов.

2 двери = FDS-19.1 + FDS-19.1.

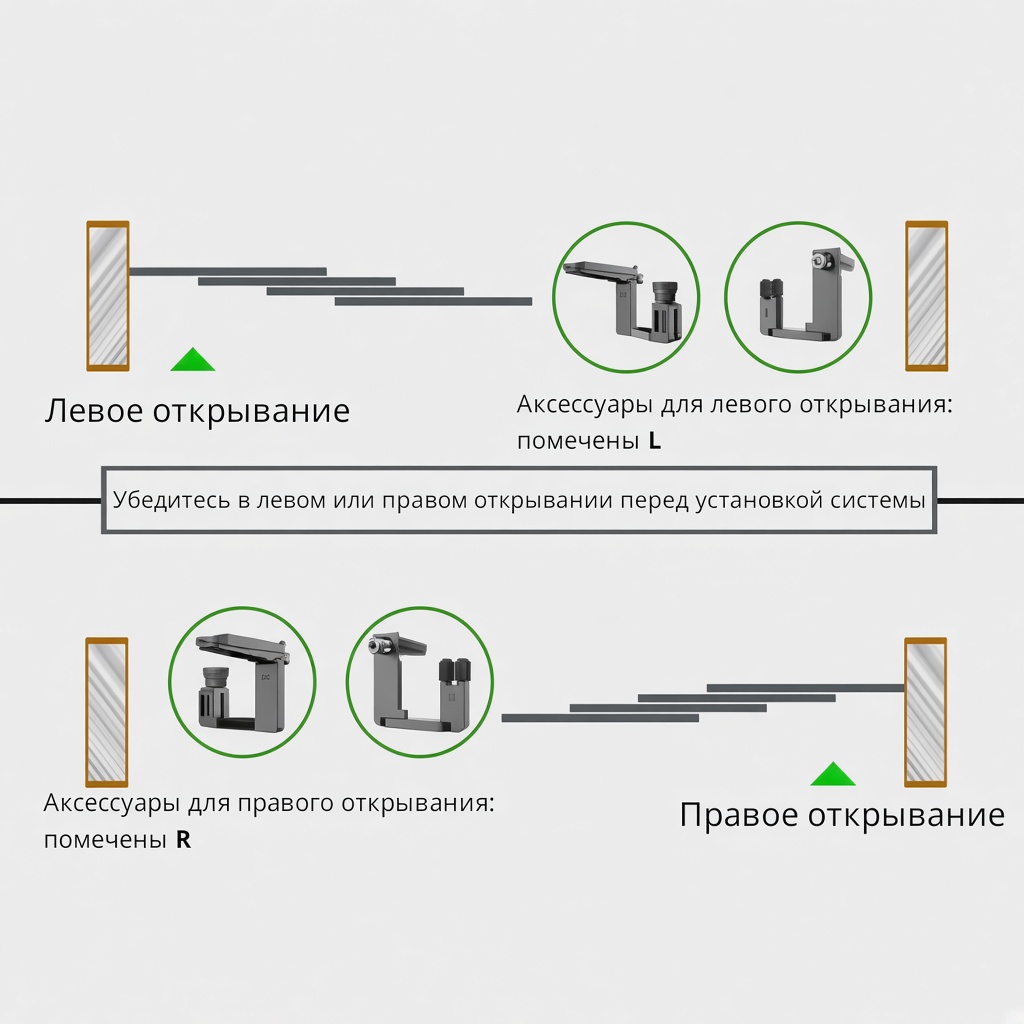

3 двери = FDS-19.1 + FDS-19.3 + FDS-19.1. Выбор L или R зависит от направления сдвижения центральной двери.

4 двери = FDS-19.1 + FDS-19.4 + FDS-19.4 + FDS-19.1. Выбор L или R зависит от направления сдвижения центральной двери.

5 и более дверей = FDS-19.1 + FDS-19.4 + ... + FDS-19.4 + FDS-19.1. Выбор L или R зависит от направления сдвижения центральной двери.

Сдвижные двери собираются из верхнего и нижнего профиля FMPA-6.6 и двух боковых FMPA-7.6. Для сборки профилей используется 8 винтов FMPA-15. При установки стекла в профиль необходимо использовать ПВХ уплотнитель FMPA-11.35. Двери можно укомплектовать боковыми крышками трех видов: декоративная крышка FMPA-8.6;  крышка FMPA-9.6, с зацепом для щеточного уплотнителя FMPA-19.1 (уплотнитель идет отдельно); угловая крышка FMPA-10.6 с магнитным уплотнителем FMPA-13 и резиновым уплотнителем-демпфером FMPA-12.1.

Трек FDS-191.6 можно спрятать в потолочную нишу и щели прикрыть декоративной крышкой FDS-195.6 AL/BL или MW. При расположении трека на потолке, трек можно закрыть боковыми декоративными крышками FDS-192.6 Al/BL. В нижней части трек можно закрыть декоративными краевыми крышками FDS-193.6 Al/BL, а стыковочное место треков центральной крышкой FDS-194.6 Al/BL и MW. Для установок всех декоративных крышек необходимы клипсы FMPA-18 BL. Трек  и декоративные крышки можно удлинить с помощью пластиковой клипсы FMPA-14 BL. Для выравнивания трека относительно горизонта необходимо использовать регулировочные винты FMPA-16 и прокладки для них FMPA-17. Образовавшиеся щели между потолком и треком закрываются уплотнительной лентой FMPA-20.1 BL.

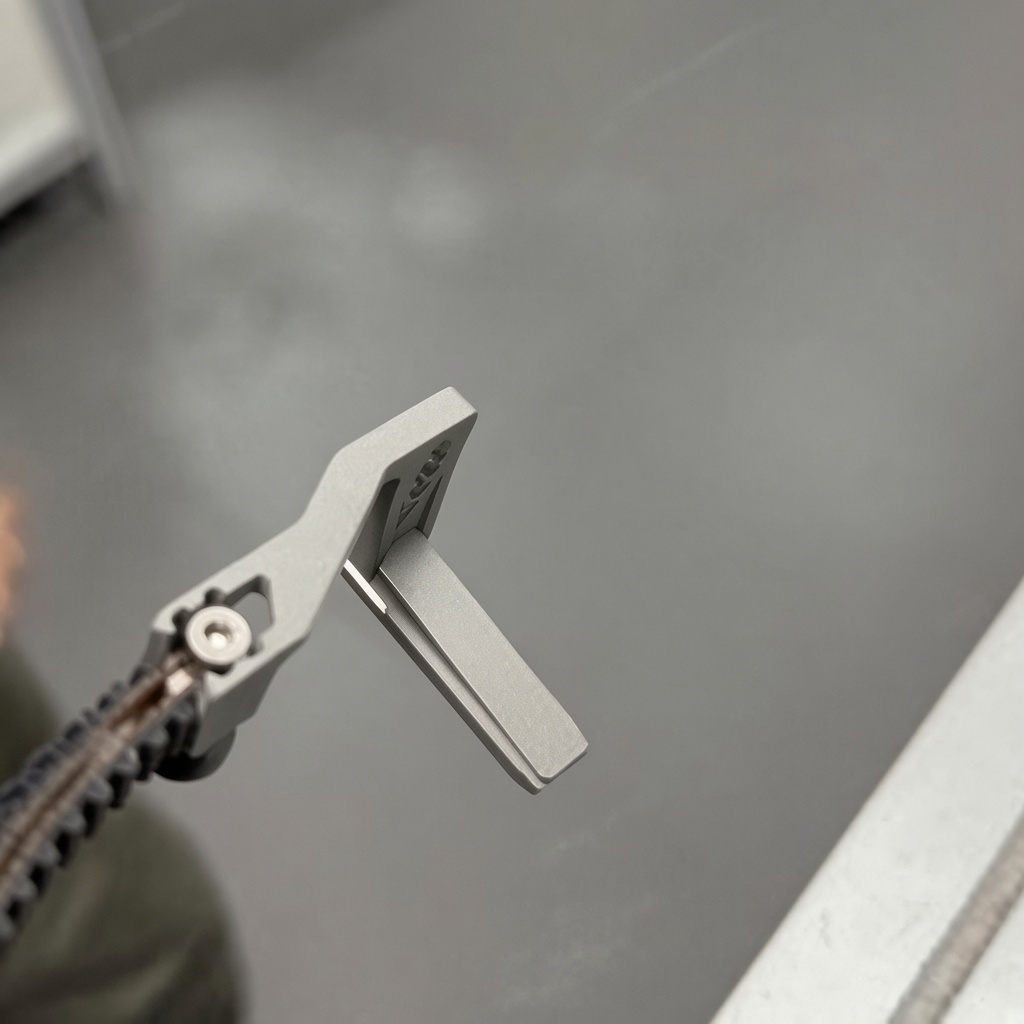

У нас вы можете также приобрести инструменты, которые упростят вам сборку системы FDS-19. Для соединения треков вам понадобится FDS-Tool-1, чтобы отмерить нужную длину ремня используйте FDS-Tool-2 и FDS-Tool-3 для его натяжения. FDS-Tool-4 позволит вам быстро и без сверления производить отверстия для установки регулированных винтов.
